IT隔离电源柜

IT隔离柜

方案简介

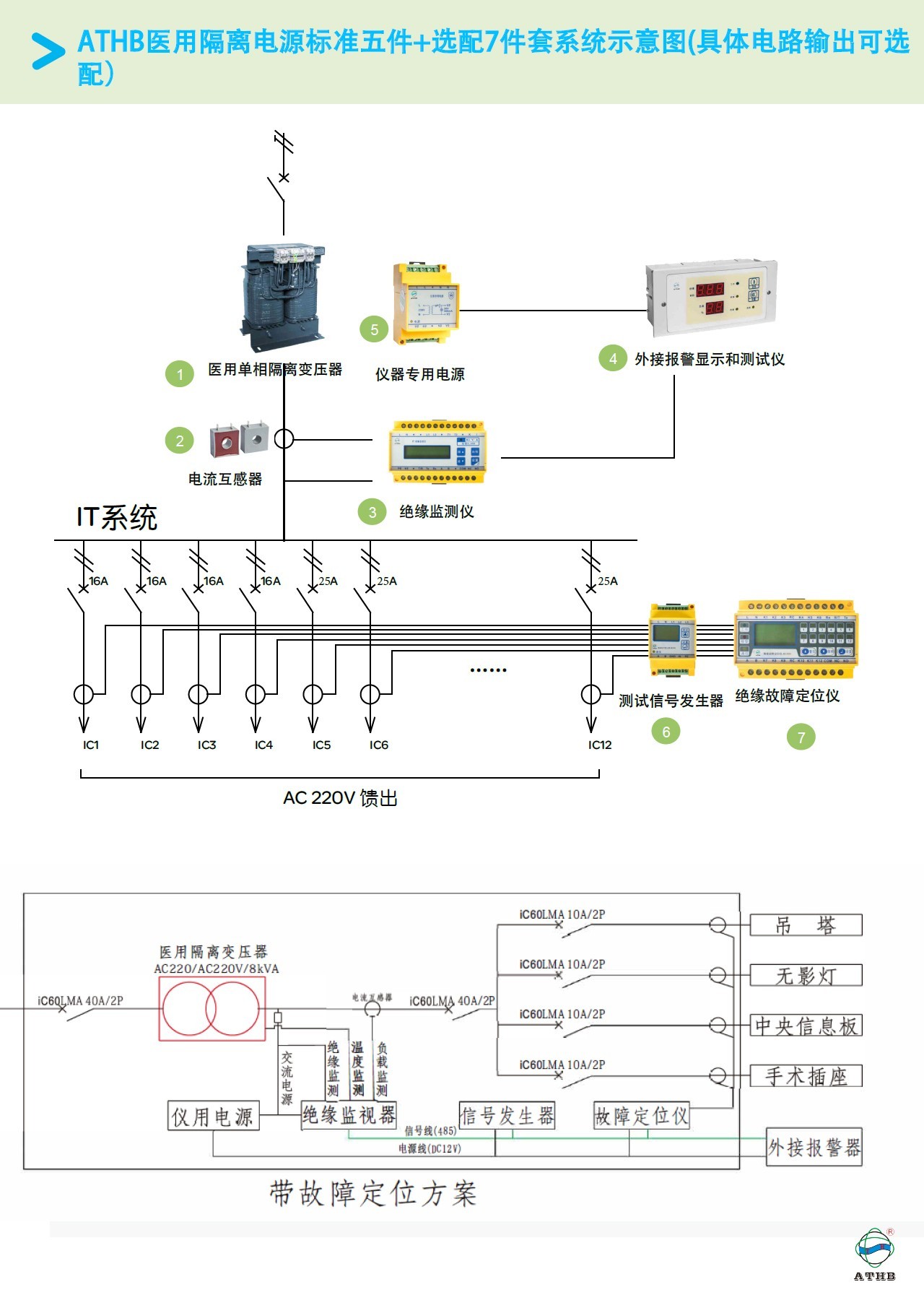

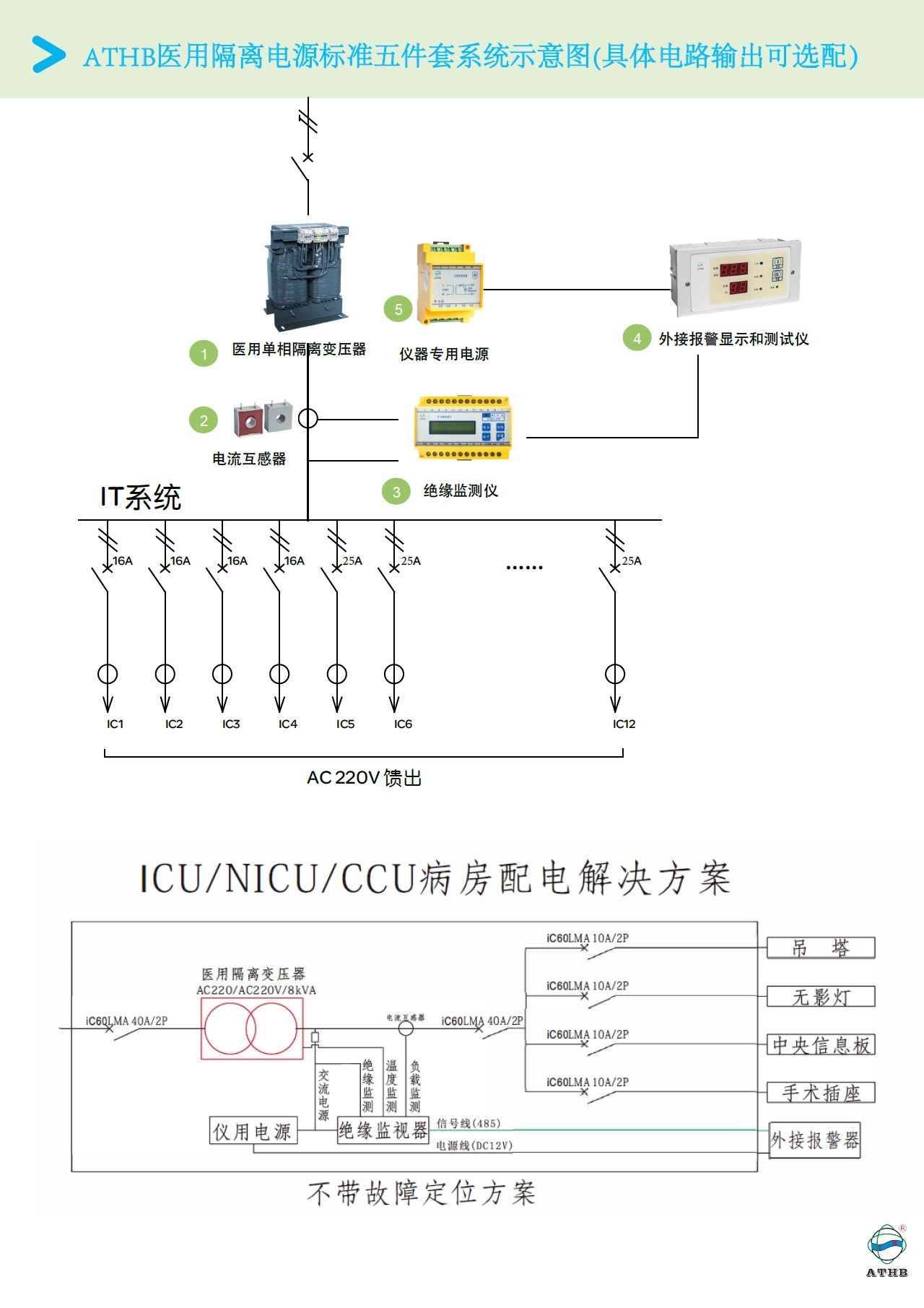

ATHB隔离电源柜 IT配电系统的特点

1、由于系统电源端带电导体不接地，即使系统发生单相接地故障也只能通过系统对地电容构成回路，故障回路阻抗极大，故障电流极小，发生电击的危险很小，所以不必及时切断电源来防电击，从而维持供电的不间断，只有在发生第二此接地故障时才要求切断电源。同时，安装在系统中的绝缘监测器能及时地检测并给出系统绝缘故障报警信号，提醒工作人员及时排除故障。因此IT系统是一个连续、可靠的供电系统。

2、IT系统中的绝缘监测器，一方面实时监测系统的绝缘状态，另一方面还检测系统的过负荷和变压器的温升状态，一旦出现异常立即报警。因此IT系统能够减少因系统发热、漏电等原因引起的电气火灾事故，大大提高了系统的防火安全性。

3、在IT系统中，提高回路的绝缘阻抗、降低回路对地电容，是提高系统安全性与可靠性的关键。因此在系统设计时要尽量缩短系统配电线路的长度，减小系统容量，减少系统分支回路数，并做好线路的绝缘防护措施。这也就限制了IT系统仅能用在重要的局部的供电场所，如化工、制药企业的一些程序控制生产线，医疗场所的手术室、重症监护室等场所。

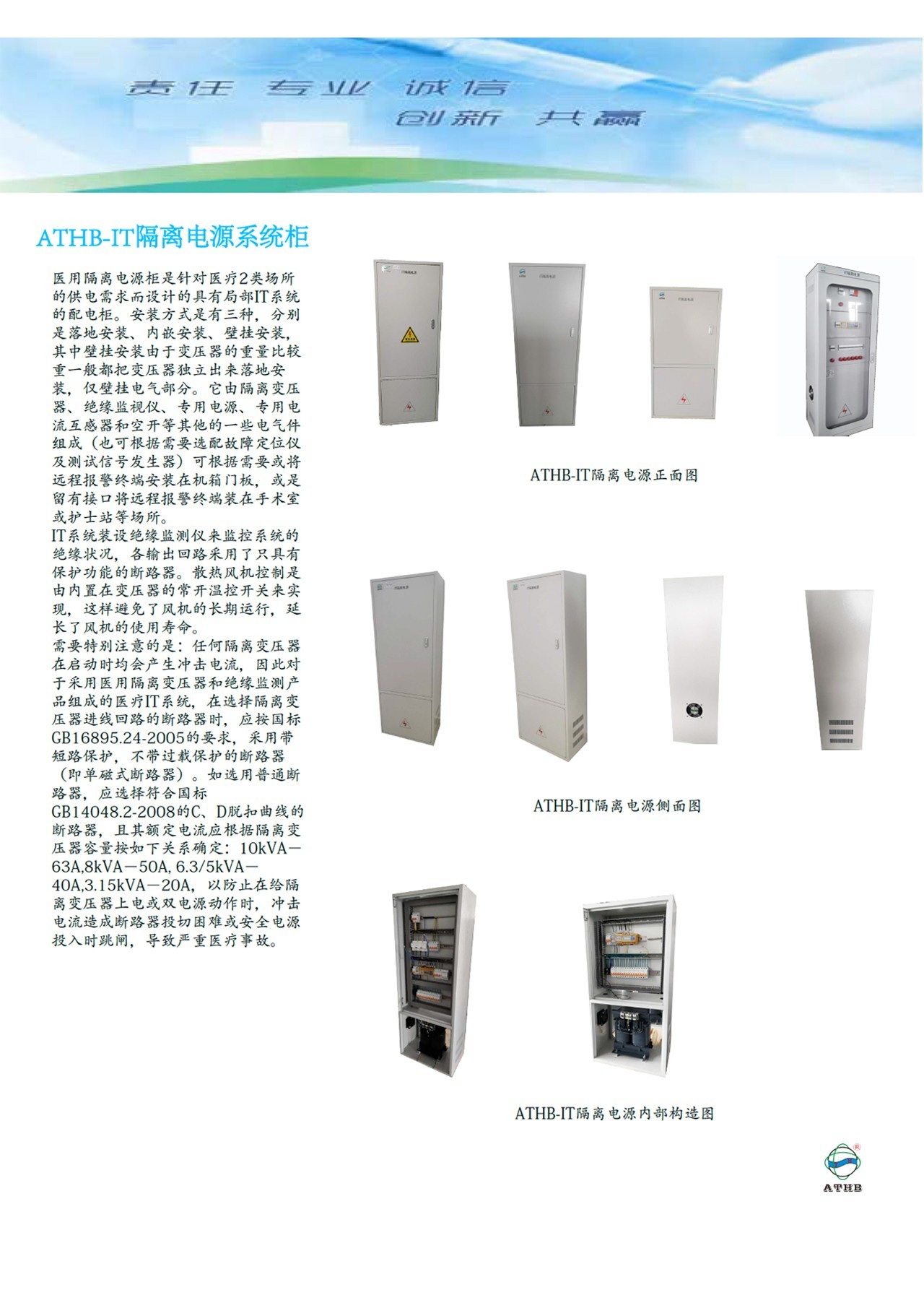

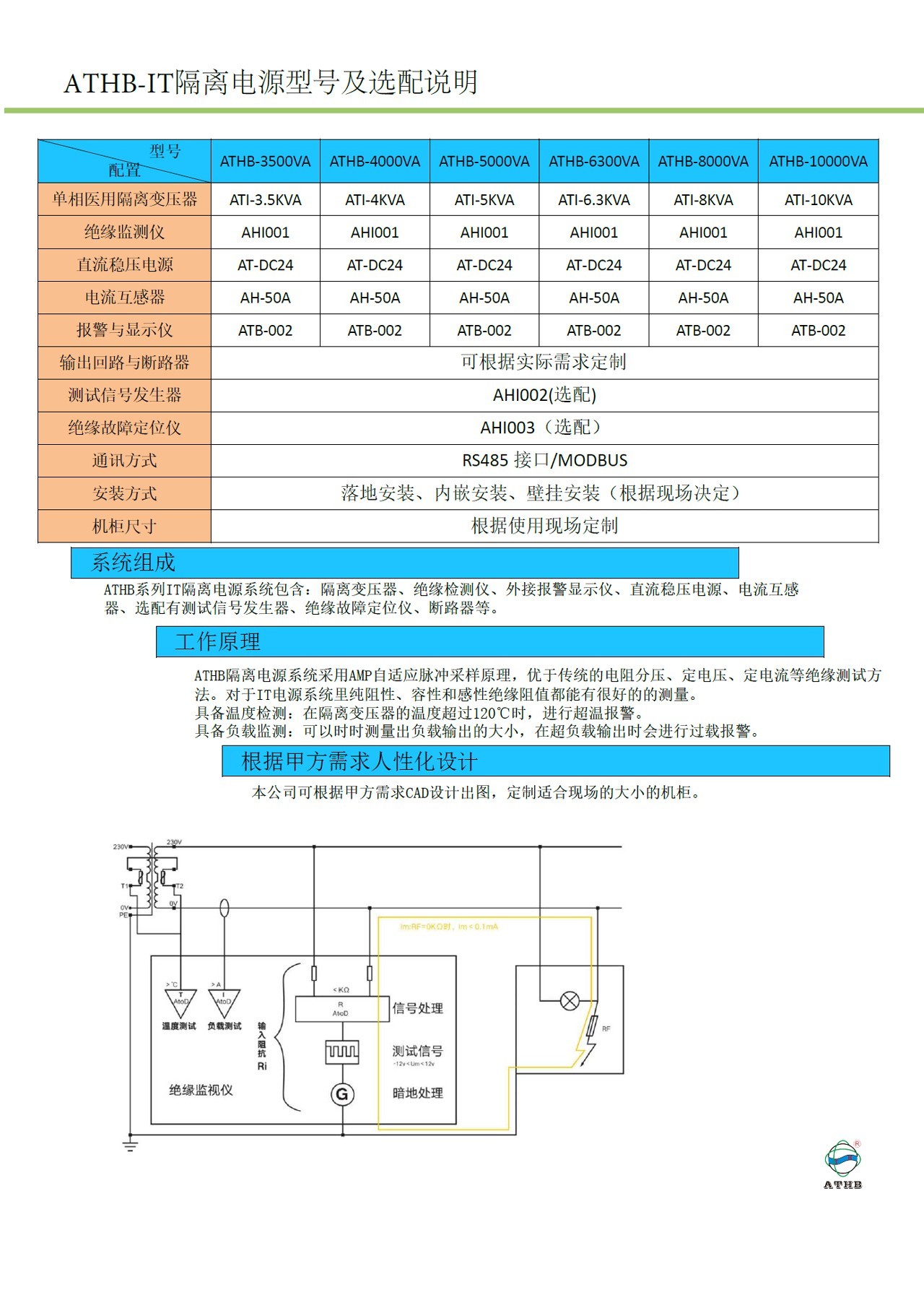

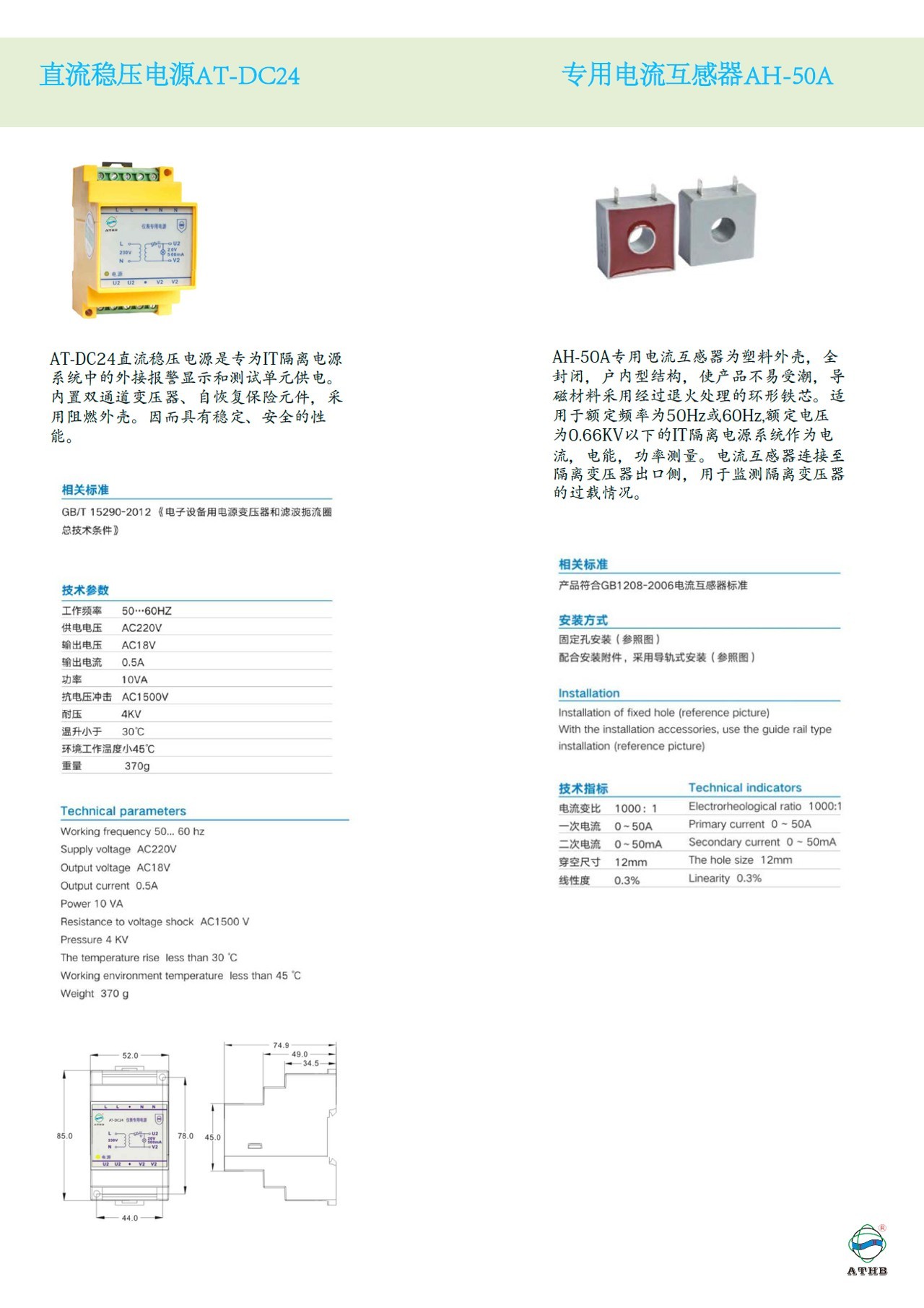

腾环（ATHB）公司的医用隔离电源柜是针对医疗2类场所的供电需求而设计的具有局部IT系统的配电柜，IT系统装设绝缘监测装置来监测系统的绝缘状况，各输出回路采用了具有短路保护功能的断路器；其它系统输出回路则采用了具有漏电保护功能的断路器。产品根据使用场所的不同分手术室用隔离电源柜和ICU/CCU等病房用隔离电源柜两大类，能够很好的满足各类手术室和重症监护室对电源安全性和可靠性的要求，并符合GB16895.24-2005/IEC60364-7-710:2002《建筑物电气装置第7-710部分：特殊装置或场所的要求-医疗场所》和GB7251.1-2005/IEC 60439-1:1999 《低压成套开关设备和控制设备》等标准。

　　医疗IT供配电系统设计的注意事项

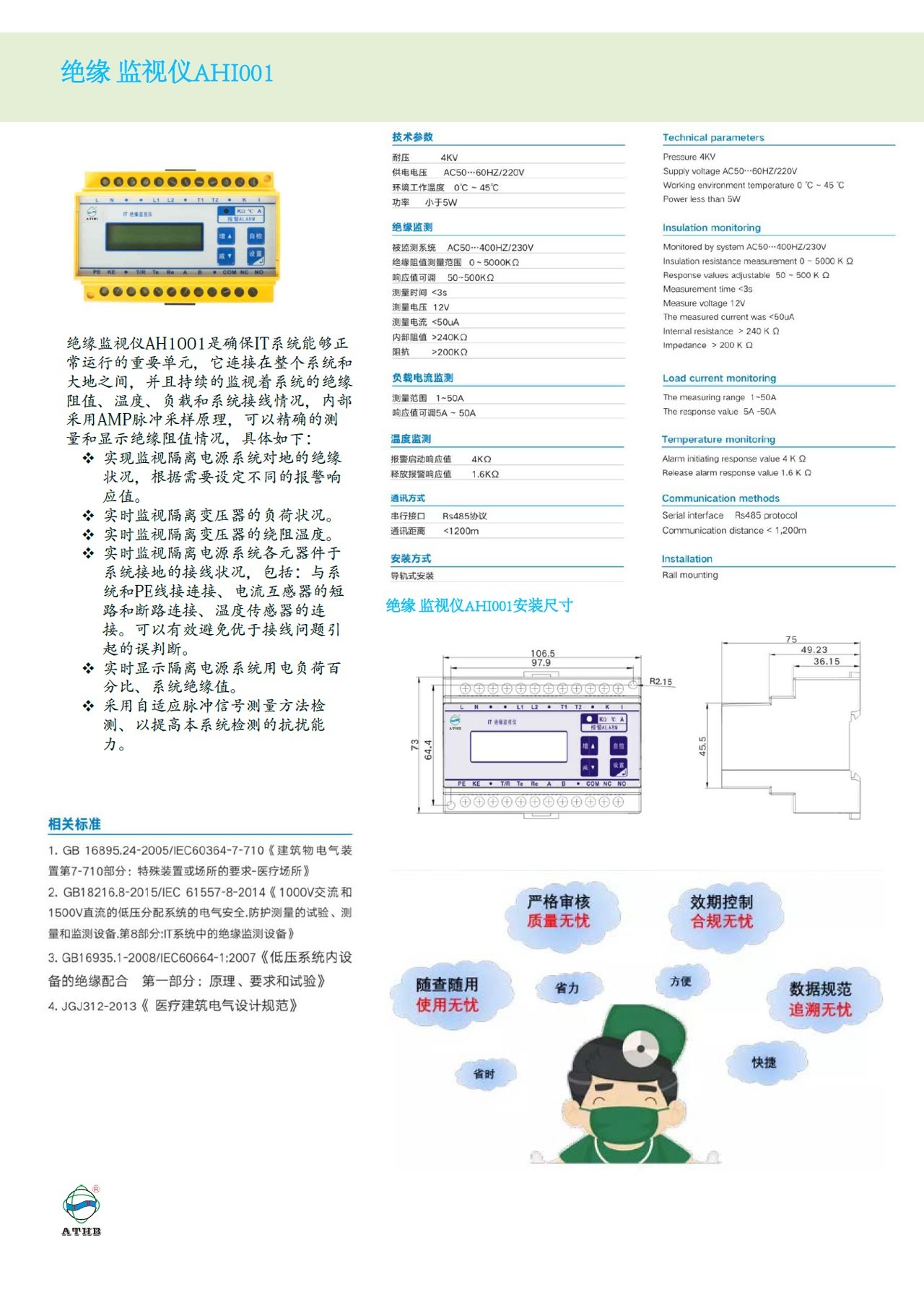

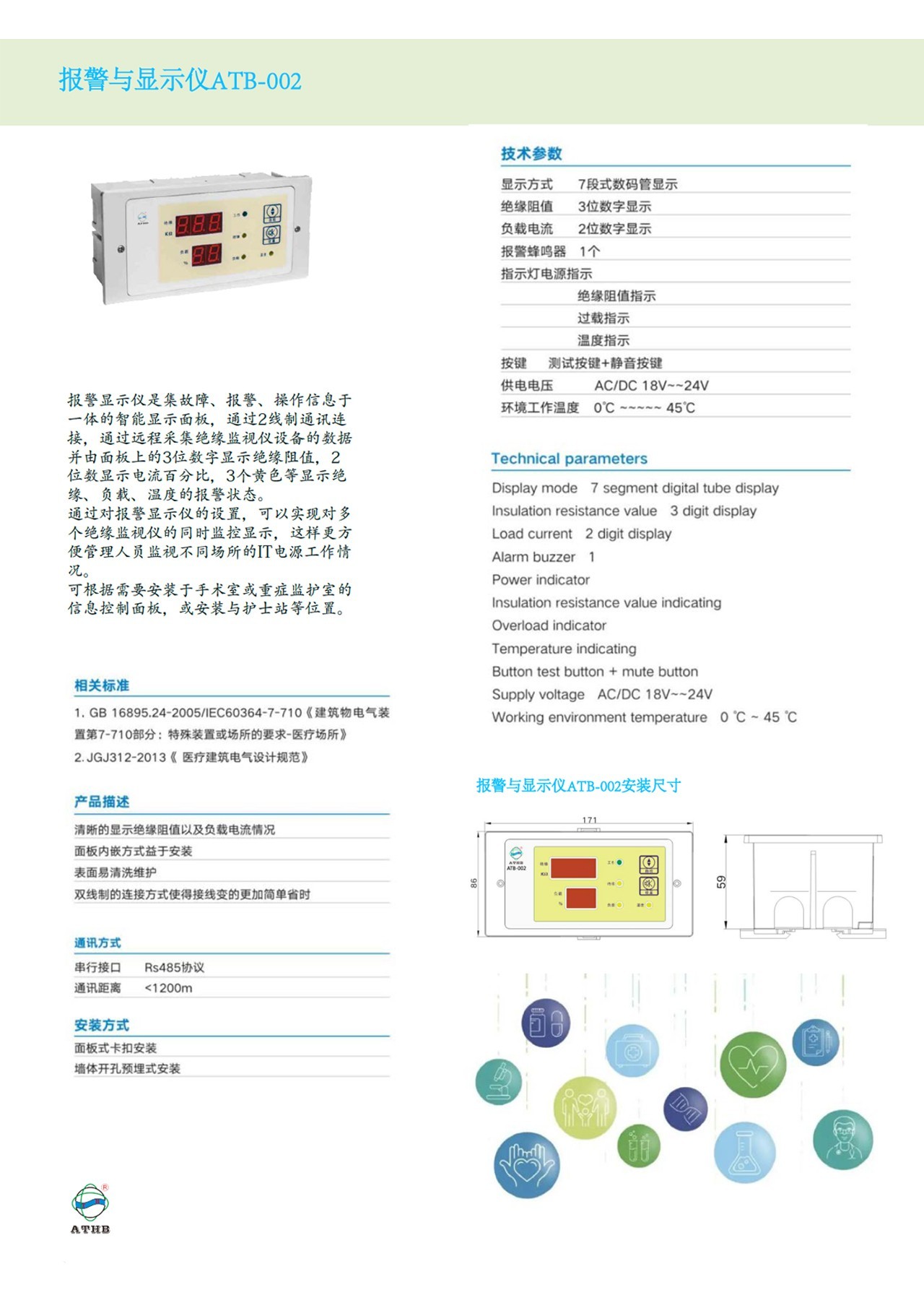

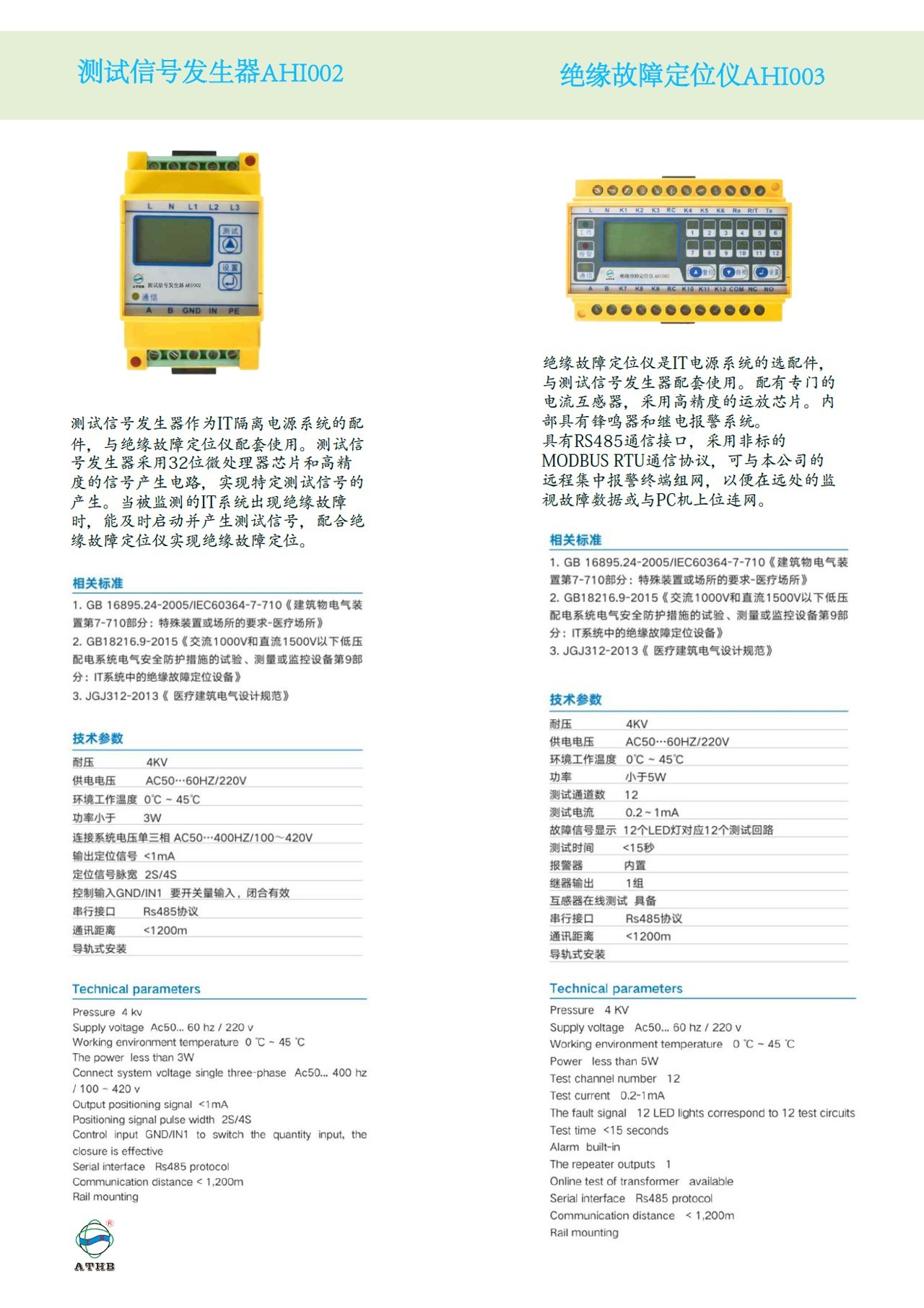

（1）必须装设绝缘监视及接地故障报警或显示装置。在ＩＴ系统的配电线路中，当发生第一次接地故障时，应由绝缘监视器发出音响或灯光信号，其动作电流应符合Ra×Id≤50V；当IT系统的配电线路发生第二次异相接地故障时，应切断故障电路，并符合下列要求：

①当IT系统不引出N线，应在0.4s内切断故障回路，并符合Zs×Ia≤Uo；

②当IT系统引出N线，应在0.8s内切断故障回路，并符合Zs×Ia≤0.5Uo。公式中，Zs:相线和ＰＥ线故障回路阻抗(Ω)；Ia:保护电器切断故障回路的动作电流(A)；Uo:相线对地标称电压（V）［1］。建议IT系统不引出N线。

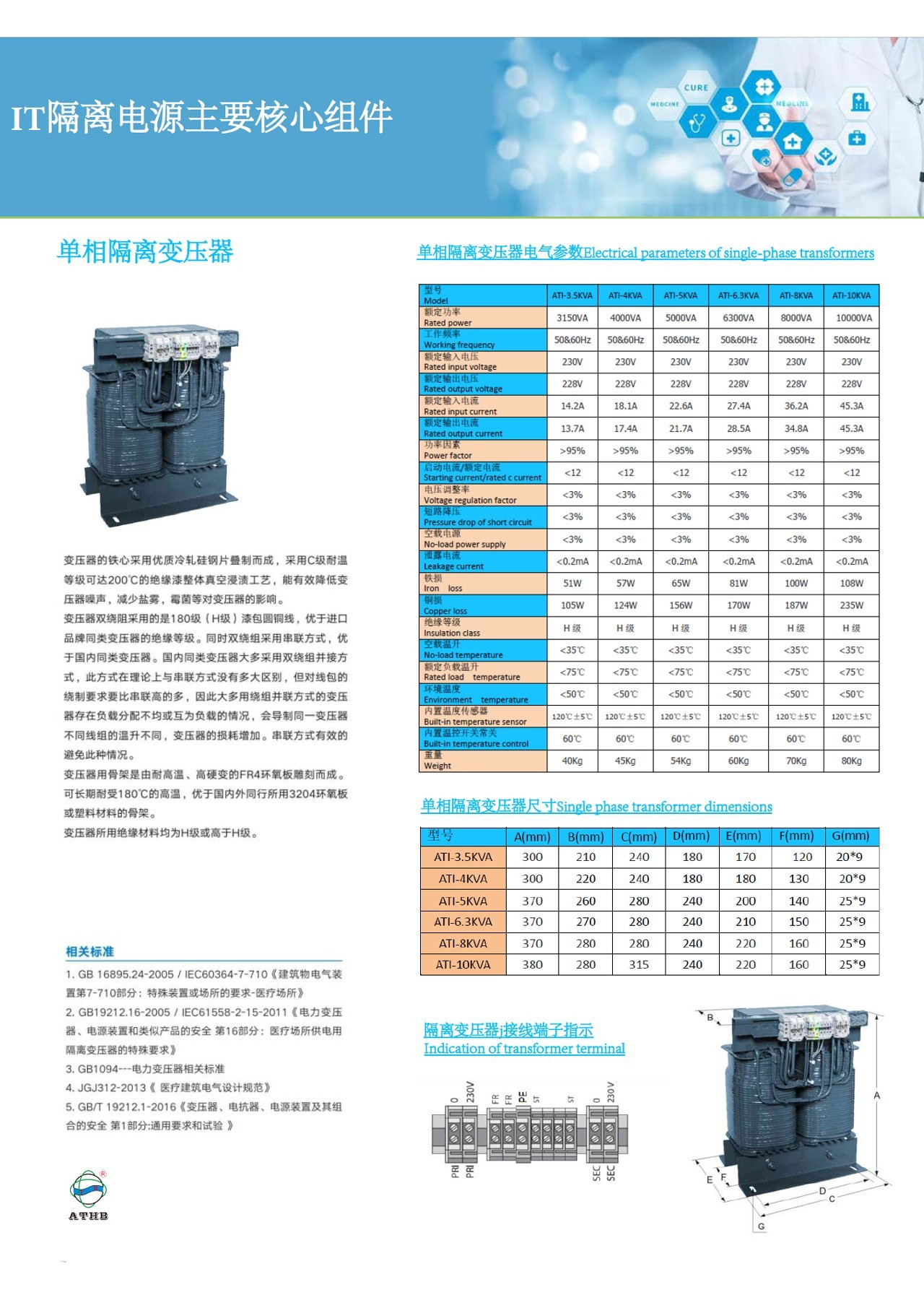

（2）隔离变压器需设置过载和温度监测器。

（3）尽量减少系统容量，减小系统线路的长度；手术室内常规照明灯电源不必通过隔离变压器。

（4）采用≤30mA的RCD保护的设备不必通过隔离变压器。

（5) 增加线路的绝缘等级,辅助以局部等电位接地，等电位干线保证在16mm2，支线在6mm2以上。IT系统的PE线仍是医院内TNS系统的PE线延伸，也即IT系统和TNS系统共用同一个保护接地的接地装置，切勿另打单独的接地极，引入另一PE线给手术室内电气设备进行接地，以防止2个接地装置间可能存在的电位差对人身安全造成威胁。
